恒壓恒流雙路輸出電源CDP-250-24&50

型號：CDP-250-24&50
產品尺寸：203*99*30mm
輸入電壓：100-240Vac
輸出電壓：恒壓端24V 恒流端30-50V
輸出電流：恒壓端2.0A 恒流端2.0-5.0A
輸出功率：250W 恒壓48W 恒流200W
保護功能：輸入欠壓，過載，短路，過溫

產品應用：光固化3D打印機設備

產品認證：UL、CE、FCC、UKCA、PSE、KC、SAA

聯系方式137-1288-9967

立即購買

CDP-250W24V&50V產品規格書產品認證

一、 Overview 概述：

本電源是為光固化3D打印機設計的專用電源：具有雙路輸出(CH1恒壓 CH2恒流) 、體積小、效率高、工作穩定、可靠性高等特點。電源具有輸入過欠壓，輸出限流及輸出短路保護；電源采用高效整流電路極大地提高了電源的效率，效率高達88%，極大地節約了能源，滿足歐洲 RoHS 標準。產品通過了UL、CB、CE、FCC、KC、UKCA、PSE、SAA等認證。

二、 Main Electrical Specification 產品主要電氣規格.

恒壓型CH1:

輸出功率

（W）

額定輸入電壓

（Vac）

輸出電壓

（Vdc）

輸出電流

(A)

穩壓精度

(%)

紋波及噪音

（mVp-p）

100—240

+24.0

0—2.0

±2

≤240

恒流型CH2:

輸出功率(W)

額定輸入

電壓

（Vac）

輸出恒流電壓范圍（Vdc）

輸出可調電流范圍（A）

輸出默認電流(A)

恒流精度

(%)

紋波及噪音

（mVp-p）

200

100—240

+(30-50)

2.0—5.0

3.5

±3

≤280

主要參數：

型號		CDP-250-24&50
輸入	電壓范圍	100--240Vac
	輸入電流	100-240Vac 4.2A
	輸入電流
	效率	≥88%(220Vac)
	頻率范圍	47- 63 Hz
	泄漏電流	＜3.5mA(Vin=220Vac)
	浪涌電流	≤60 A
輸出	直流電壓	CH1(恒壓)：24V CH2(恒流)：30-50V
	額定電流	CH1(恒壓)：2A CH2(恒流)：2—5A可調(200W max)
	功率	250W CH1(恒壓)：48W CH2(恒流)：200W
	電壓調節范圍	±1%
	紋波及噪聲	CH1(恒壓)：≤240mVp-p CH2(恒流)：≤280mVp-p
	輸出上升時間	10%上升到90% ≤50mS
	保持時間	10ms
	線性調整率	±1.0%
	負載調整率	±1.0%
	電壓精度	(恒壓型CH1)±2%
電磁兼容	電磁耐受	設計參考:EN55024 ;EN61000-4-2,3,4,5,6,8,11
	諧波電流	設計參考:GB17625.1;EN61000-3-2,-3 限值要求
	EMC 指標	設計參考:EN55022，Class B
安規	安全規范	設計參考:GB4943/UL1012
	耐壓	Input-Output輸入對輸出 1800Vac/5mA/1min No flashover, no breakdown Input-PE輸入對大地 1800Vac/5mA/1min No flashover, no breakdown Output-PE輸出對大地 500Vac/5mA/1min No flashover, no breakdown
	絕緣阻抗	Input-Output輸入對輸出 1800Vac/5mA/1min DC500V 10MΩ Min Input-PE輸入對大地 1800Vac/5mA/1min DC500V 10MΩ Min Output-PE輸出對大地 500Vac/5mA/1min DC500V 10MΩ Min

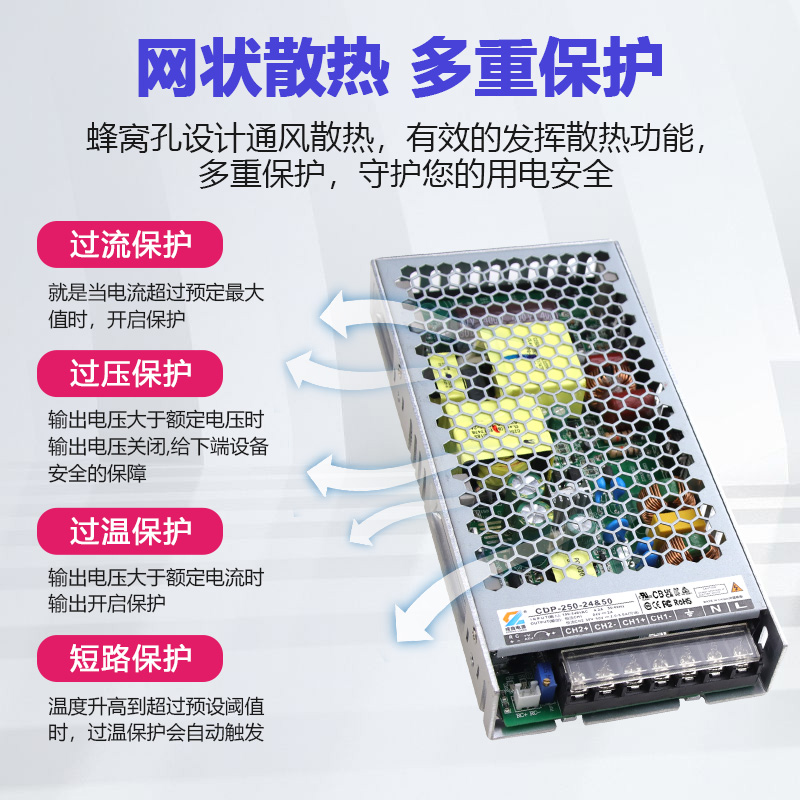

保護	輸出過壓保護	27-29V
	過載保護	CH1(恒壓)：≥額定電流(120～150%) 進入打嗝模式，消除過載后可自動恢復正常工作 CH2(恒流)：≥額定功率(110～140%)進入保護模式，關閉輸入消除過載后重新上電正常工作
	過溫保護	溫度超過 80℃ 電源進入打嗝模式，異常條件移除后可自動恢復
	短路保護	(恒壓型CH1)≥3.0 (恒流型CH1)輸出＜10V 時保護
環境要求	工作溫度及濕度	-20~50℃ 10%~50%RH 不凝露
	儲存溫濕度	-40℃~80℃; 10%~90%RH 不凝露
	振動	頻率范圍 10 ~ 500Hz,加速度 2G，每個掃頻循環 10min.,沿 X,Y, Z 軸個進行 6 個掃頻循環
	沖擊	加速度 20G，持續時間 11mS，沿 X,Y, Z 軸各進行 3 次沖擊
	海拔高度	2000mtrs（2000m 以上，每升高 100m，環境溫度降低 0.6℃）
可靠性	MTBF	25℃環境下:100000Hrs, MIL-217 Method
其他要求	尺寸	20310030mm（長寬高）
	冷卻方式	? 自冷 □ 風冷
	延伸方式	￡雙三防 ? 加蓋￡低溫啟動（-40℃）￡其它
備注	為了延長使用壽命,建議配置負載時多留 30%的余量。例如:設備需要 100W 的功率,則選用不小于 130W 的電源。開關電源紋波測試方法: 用 20MHz 示波器在電源輸出端子上測試，示波器探頭地線長度不大于 12mm，并在探頭輸入并聯 47uF 電解電容和 0.1uF 高頻電容。所有電氣性能測試均在 25℃環境下完成。電源是設備系統元器件的一部分，所有的 EMC 測試都是將樣品安裝在金屬板上測試的，電源需結合終端設備進行電磁兼容相關確認。
